NAL2500

L’ “AUTOMAZIONE” per i pezzi più grandi che si siano mai prodotti sino ad oggi in conchiglia.

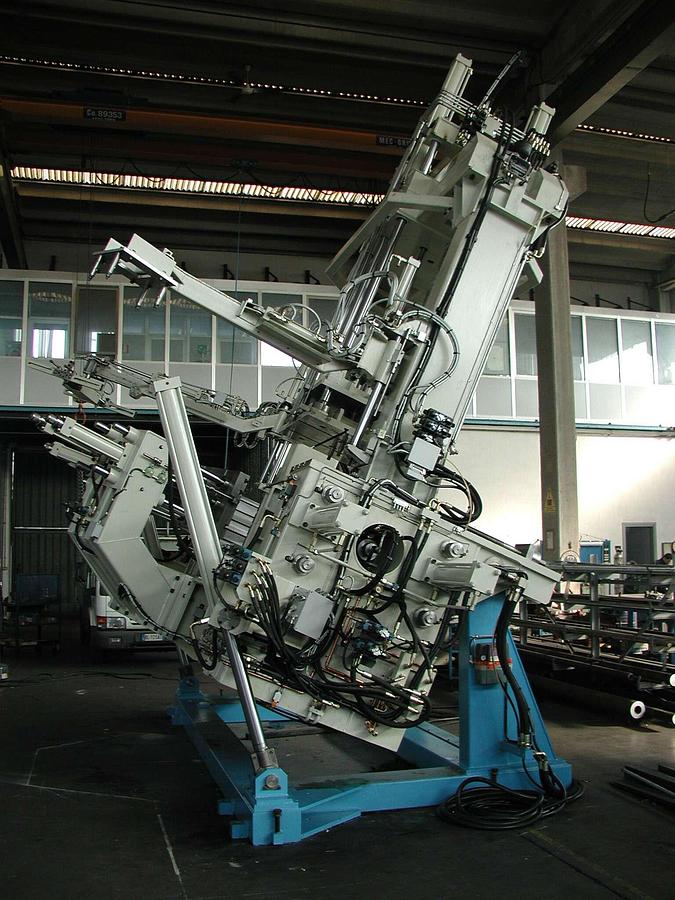

Si tratta di una macchina basculante per colata frontale, la più grande fino ad oggi costruita (peso circa 20 tonn.) e può montare una conchiglia di dimensioni 1800 x 1500 x 1300 mm (peso circa 12 tonn.). Viene usata nel settore veicoli industriali (IVECO) per produrre i pezzi più grandi e complessi sino ad oggi prodotti in conchiglia

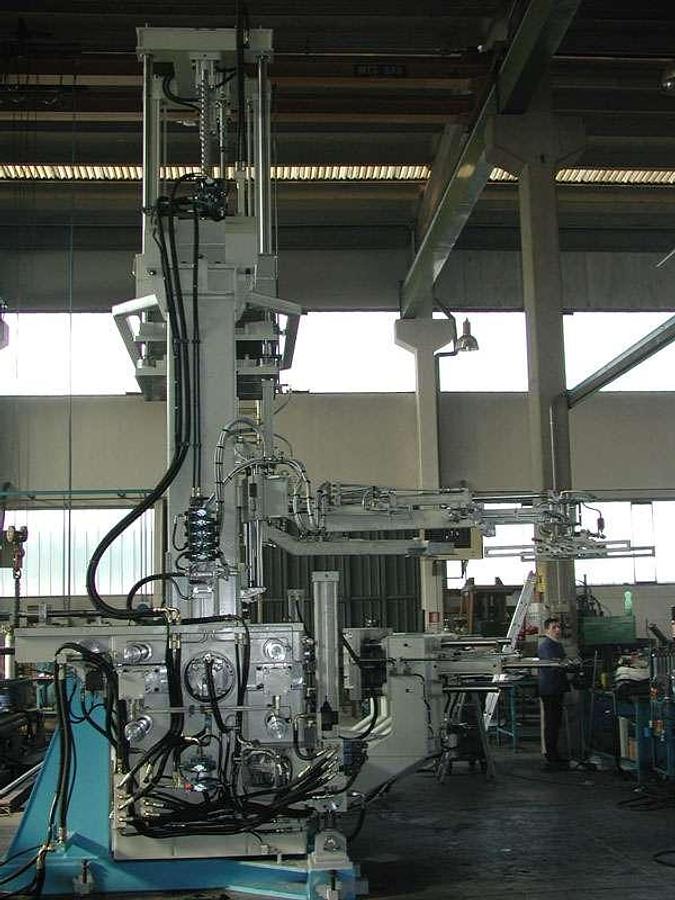

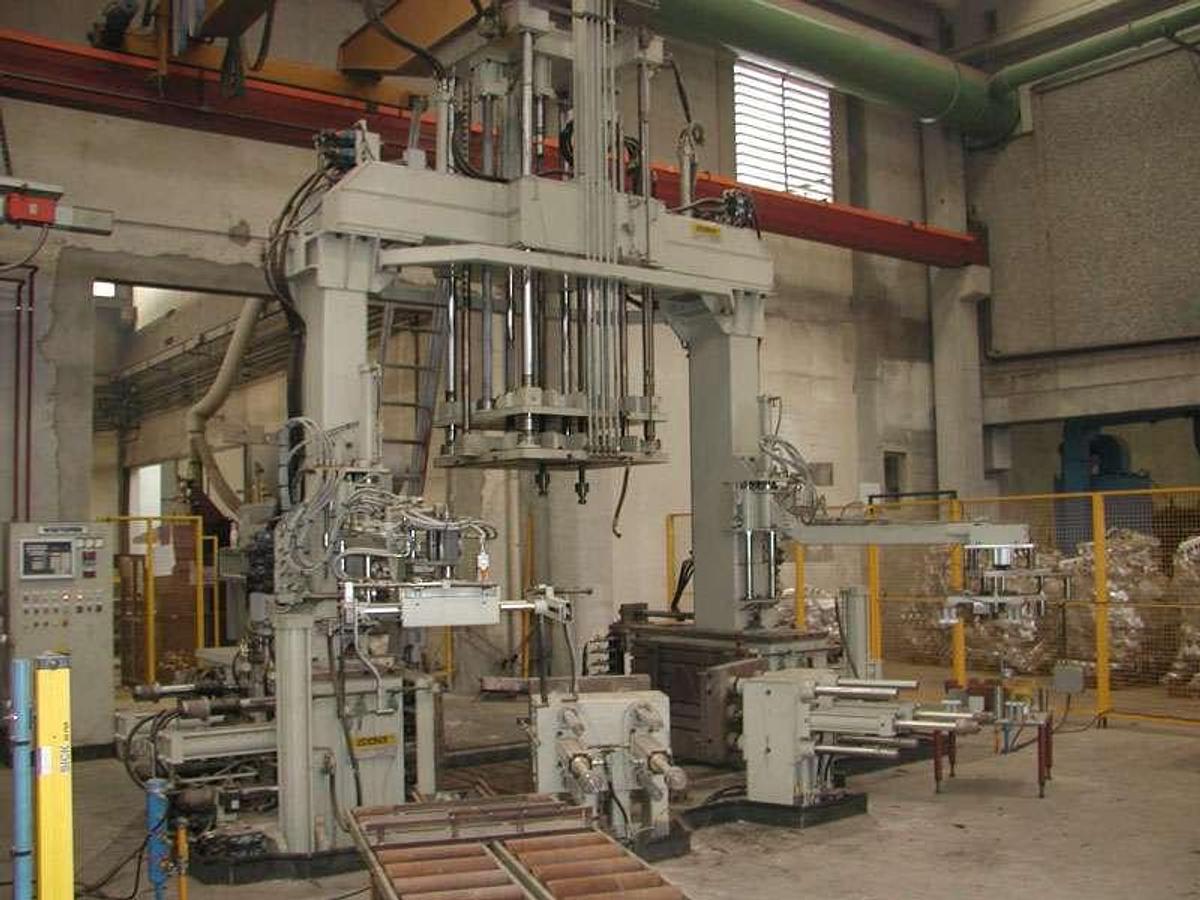

Un’ isola di colata automatica con forno dosatore della Westofen Striko con nostra macchina NAL.2500/R con braccio meccanico scarico pezzo fuso e braccio meccanico carico anime in sabbia, Produzione: circa 50 pezzi / turno – peso 60-100 Kg.

La macchina universale per colata frontale più grande in assoluto, il modello NAL 2500 nasce per rispondere in modo efficiente alle esigenze delle fonderie che operano con stampi di grandi dimensioni, offrendo al contempo massima affidabilità e continuità di prestazione.
Progettata con una distanza tra i piani completamente aperti di 2500 mm e una capacità di inclinazione frontale da 0° a 40°, la NAL2500 garantisce una movimentazione sicura e precisa dello stampo, anche in cicli produttivi intensivi.

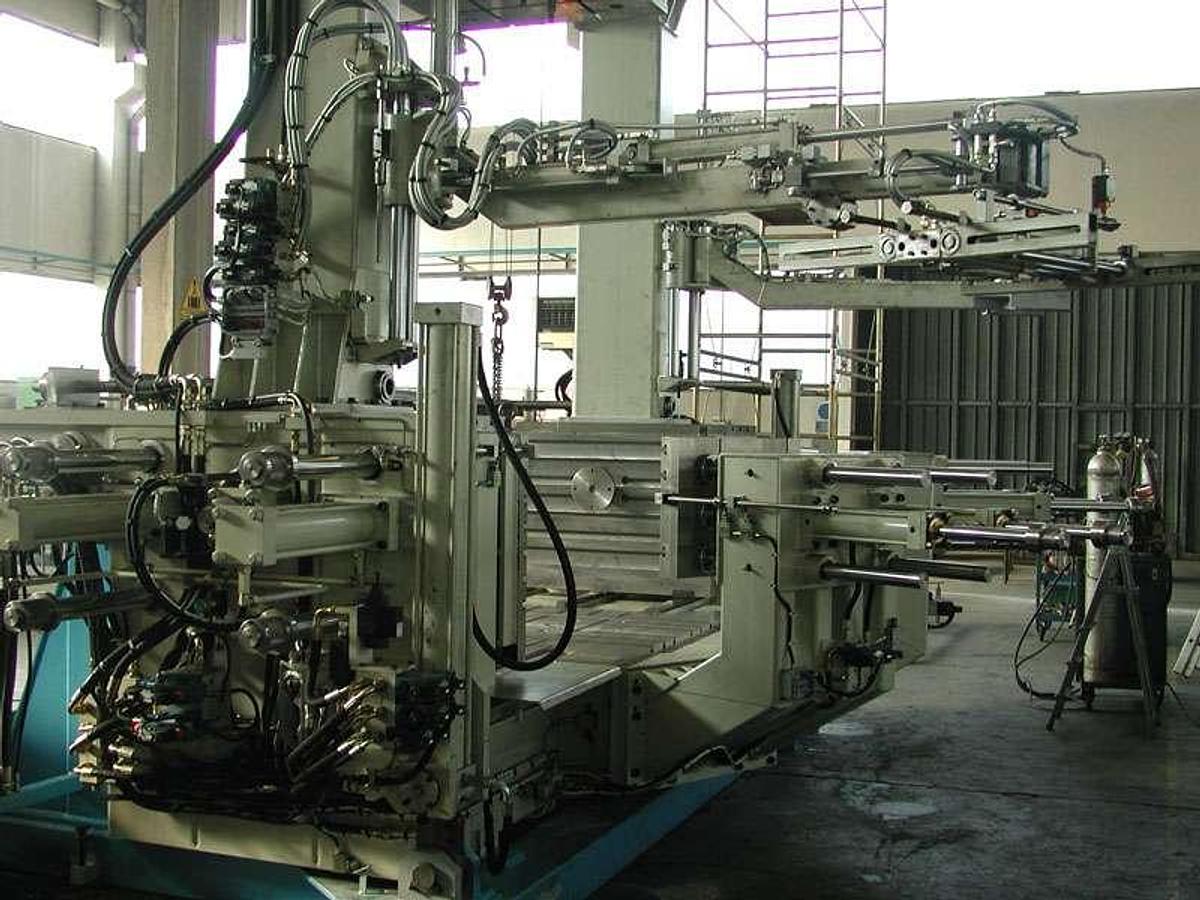

La struttura è molto robusta ed ha due piani porta stampi mobili. Ogni piano è movimentato da 2 cilindri idraulici e 4 colonne cromate ampiamente dimensionate con relative bronzine di guida. Tutto questo permette una stabilità operativa e flessibilità durante le fasi di apertura e chiusura del ciclo. Questa configurazione la rende ideale per impianti che lavorano stampi in 2 o 4 pezzi, con possibilità di integrazione di unità anteriori o posteriori opzionali, in base alla configurazione desiderata.

La NAL 2500 è ottimizzata per il settore automotive e per produzioni in serie di grandi pezzi fusi, dove sono fondamentali efficienza e affidabilità nel tempo. Può essere predisposta per l’interfacciamento con sistemi automatizzati e si adatta perfettamente a linee produttive continue.

I due cilindri estrattori – espulsori che sono montati sui piani rendono la conchigliatrice universale e contribuiscono a velocizzare il ciclo di lavoro, garantendo un processo fluido e performante. L’attenzione alla semplicità costruttiva e alla facilità di regolazione riduce i tempi di fermo macchina e minimizza gli interventi di manutenzione.

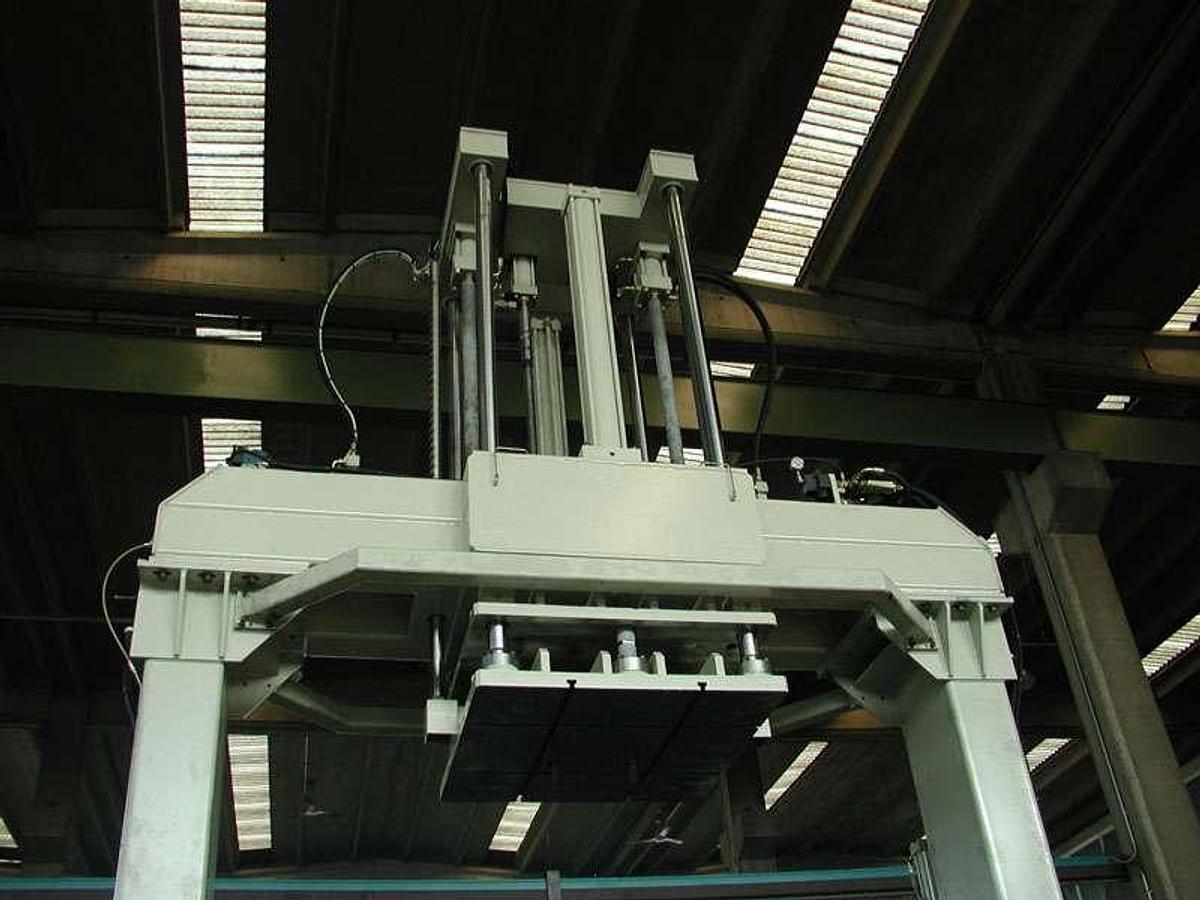

Il Ponte Superiore, che è con Doppio stacco, la rende molto versatile, veloce e completa nel suo genere.

Nella parte centrale della struttura vi è posizionato il Tavolino inferiore con una corsa di 50 mm regolabile.

Optional disponibili: unità anteriori e posteriori supplementari, sistemi automatizzati di scarico pezzi , carico anime e robot per la colata automatica o con forno /siviera, per una configurazione completamente modulabile in base alle specifiche produttive del cliente.
